Λεπτομερής ενημέρωση
Περιγραφή προϊόντων

Λεπτομερής ενημέρωση
Πιστοποίηση::	ASME, ANSI, DIN, JIS, BS, KS	Υλικό::	Κράμα
Δυνατότητα ανεφοδιασμού::	5000 τόνοι/μήνας	Πάχος τοίχων:	Sch5-Sch160 XXS, STD, XS, SGP
Γωνία:	45° 90 ° 180°, κ.λπ.	Υλικό::	ανοξείδωτο
Επισημαίνω:	αγκώνας σωλήνων χάλυβα a335 p11 , άνευ ραφής αγκώνας σωλήνων χάλυβα της LR , άνευ ραφής αγκώνας σωλήνων a335 p22

Περιγραφή προϊόντων

A335 P11 P22 Sch40 άνευ ραφής συναρμολόγηση αγκώνων σωλήνων χάλυβα της LR 90 βαθμού

ΆΝΕΥ ΡΑΦΉΣ ΣΥΝΑΡΜΟΛΟΓΉΣΕΙΣ 90 ΣΥΓΚΌΛΛΗΣΗΣ ΆΚΡΗΣ ΜΕΙΩΤΏΝ ASTM B366 WPNCMC ASME SB366 WPNCMC ΜΕΙΩΤΉΣ ΣΩΛΉΝΩΝ ΧΆΛΥΒΑ ΒΑΘΜΟΎ SCH40
ΤΙ ΕΙΝΑΙ ΒΑΘΜΌΣ ΣΥΝΑΡΜΟΛΟΓΉΣΕΙΣ ASTM B366 WPNCMC;
Ο ΒΑΘΜΌΣ ΣΥΝΑΡΜΟΛΟΓΉΣΕΙΣ ASTM B366 WPNCMC είναι ένα είδος μιας weldable τοποθέτησης σωληνώσεων που επιτρέπει μια αλλαγή στην κατεύθυνση της ροής, στον κλάδο από ή για να μειώσει το μέγεθος του σωλήνα.
ΠΡΟΔΙΑΓΡΑΦΗ ΤΟΥ ΒΑΘΜΟΎ WPNCMC FITTINGS~ ASTM B366

ΜΕΓΕΘΟΣ	Άνευ ραφής συναρμολογήσεις συγκόλλησης άκρης ASTM B366 WPNCMC: 1/2» - 10» ΒΑΘΜΌΣ ενωμένες στενά WPNCMC συναρμολογήσεις ASTM B366 συγκόλλησης άκρης: 1/2» - 48»
ΔΙΑΣΤΑΣΕΙΣ	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
ΠΑΧΟΣ	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS ΔΙΑΘΈΣΙΜΟ ΜΕ ΤΟ NACE Ο Κ. 01-75
ΤΥΠΟΙ	ΒΑΘΜΌΣ συναρμολόγηση ASTM B366 WPNCMC Buttweld Άνευ ραφής συναρμολογήσεις sb366-WPNCMC ASME B366 συναρμολογήσεις GR WPNCMC ERW Ενωμένες στενά sb366-WPNCMC συναρμολογήσεις ASME Κατασκευασμένες τοποθετήσεις σωληνώσεων B366 WPNCMC ΒΑΘΜΌΣ τοποθετήσεις ASTM B366 σωληνώσεων ακρών λοξοτμήσεων WPNCMC
OD	DN15-DN1200
ΣΥΝΔΕΣΗ	Συγκόλληση
ΑΚΤΊΝΑ BEDING	R=1D, 2$α, τρισδιάστατη, τοποθέτηση σωληνώσεων 5D, 6D, 8D, 10D ή συνήθειας ASME SB366 WPNCMC
ΣΕΙΡΑ	½» NB σε 24» NB σε Sch 10s, η δεκαετία του '40, η δεκαετία του '80, 160s, XXS. (DN6~DN100) συναρμολόγηση ASTM b366-WPNCMC Buttweld
ΒΑΘΜΟΣ ΑΠΟ ΤΟΝ ΑΓΚΩΝΑ	Γωνία: 22,5 βαθμοί, 30deg, 45 βαθμοί, 90 βαθμοί, 180 βαθμοί, 1.0D, 1.5D, 2.0D, 2.5D, τρισδιάστατο, 4D, 5D, 6D, 7D-40D. Πρότυπα: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, ΜΒ, ISO
ΔΙΑΔΙΚΑΣΙΑ	Η ώθηση, Τύπος, σφυρηλατεί, χυτός, κ.λπ.
ΔΟΚΙΜΗ	EN 10204/3.1B Πιστοποιητικό πρώτων υλών 100% έκθεση δοκιμής ακτινογραφιών Έκθεση επιθεώρησης τρίτου (που χρεώνεται)

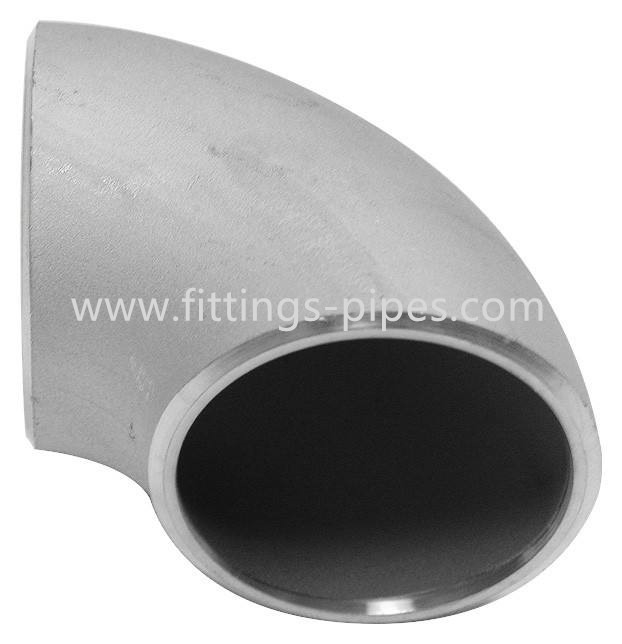

A335 P11 P22 Sch 40 αγκώνας σωλήνων χάλυβα άνευ ραφής συναρμολόγηση της LR 90 βαθμού 0

Παράμετροι προϊόντων

NPS	O.D. Δ	90° μακροχρόνιο κέντρο RAD στο τέλος Α	45° μακροχρόνιο κέντρο RAD στο τέλος Β	90° κέντρο για να τελειώσει το Α	45° κέντρο στο τέλος Β



1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1 ¼	42.2	48	25	95	39
1 ½	48.3	57	29	114	47
2	60.3	76	35	152	63
2 ½	73	95	44	190	79
3	88.9	114	51	229	95
3 ½	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505

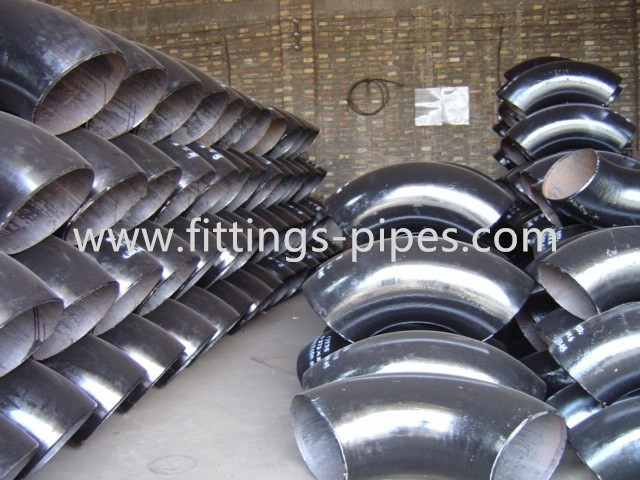

A335 P11 P22 Sch 40 αγκώνας σωλήνων χάλυβα άνευ ραφής συναρμολόγηση της LR 90 βαθμού 2
3.1 MTC ΠΡΟΣΦΈΡΕΤΑΙ ΜΕΤΆ ΑΠΌ ΤΗ ΔΙΑΤΑΓΉ ΠΟΥ ΤΟΠΟΘΕΤΕΊΤΑΙ ΚΑΙ ΠΟΥ ΣΤΈΛΝΕΤΑΙ ΜΑΖΊ ΜΕ ΤΟ ΦΟΡΤΊΟ.
DIAMENSION ΤΟΥ ΒΑΘΜΟΎ WPNCMC FITTINGS~ ASTM B366

Ονομαστικό μέγεθος σωλήνων	Όλες οι συναρμολογήσεις	Όλες οι συναρμολογήσεις	Όλες οι συναρμολογήσεις	Γράμματα Τ αγκώνων	180° επιστροφής κάμψεις	180° επιστροφής κάμψεις	180 επιστροφής κάμψεις βαθμού	Μειωτές	Καλύμματα
NPS	O.D. στη λοξότμηση (1), (2)	I.D. στο τέλος (1), (3), (4)	Πάχος τοίχων (3)	Διάσταση Α, Β, Γ, Μ κέντρο--τελών	Κέντρο--κέντρο Ο	Πίσω-πρόσωπο Κ	Ευθυγράμμιση του U ακρών	Γενικό μήκος Χ	Γενικό μήκος Ε
½ σε 2 ½	0,06 -0.03	0,03	Περισσότερο από 87,5% του ονομαστικού πάχους	0,06	0,25	0,25	0,03	0,06	0,12
3 έως 3 ½	0,06	0,06	Περισσότερο από 87,5% του ονομαστικού πάχους	0,06	0,25	0,25	0,03	0,06	0,12
4	0,06	0,06	Περισσότερο από 87,5% του ονομαστικού πάχους	0,06	0,25	0,25	0,03	0,06	0,12
5 έως 8	0,09 -0.06	0,06	Περισσότερο από 87,5% του ονομαστικού πάχους	0,06	0,25	0,25	0,03	0,06	0,25
10 έως 18	0,16 -0.12	0,12	Περισσότερο από 87,5% του ονομαστικού πάχους	0,09	0,38	0,25	0,06	0,09	0,25
20 έως 24	0,25 -0.19	0,19	Περισσότερο από 87,5% του ονομαστικού πάχους	0,09	0,38	0,25	0,06	0,09	0,25
26 έως 30	0,25 -0.19	0,19	Περισσότερο από 87,5% του ονομαστικού πάχους	0,12	…	…	…	0,19	0,38
32 έως 48	0,25 -0.19	0,19	Περισσότερο από 87,5% του ονομαστικού πάχους	0,19	…	…	…	0,19	0,38

A335 P11 P22 Sch 40 αγκώνας σωλήνων χάλυβα άνευ ραφής συναρμολόγηση της LR 90 βαθμού 3

ετικέτα:

Λεπτομέρειες:
Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	hongcheng
Πιστοποίηση:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Αριθμό μοντέλου:	1/2» σε 24 «
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	10pc
Τιμή:	consult
Συσκευασία λεπτομέρειες:	Περιπτώσεις ή παλέτες κοντραπλακέ
Χρόνος παράδοσης:	7-15 ημέρες εργασίας
Όροι πληρωμής:	L/C, D/P, T/T
Δυνατότητα προσφοράς:	2 εκατομμύριο τόνοι/έτος
