Λεπτομερής ενημέρωση
Περιγραφή προϊόντων

Λεπτομερής ενημέρωση
Πρότυπος αριθμός::	1/2» - 36»	Πιστοποίηση::	ISO TUV
Ποσότητα::	1 μονάδα	Λεπτομέρειες συσκευασίας::	Κανένας απολυμάνετε ή απολυμάνετε το κοντραπλακέ/την ξύλινη παλέτα ή την περίπτωση
ΒΑΘΜΟΣ::	45° 90° 180°	Πρότυπα::	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Επισημαίνω:	TUV άνευ ραφής γαλβανισμένος αγκώνας σωλήνων , Άνευ ραφής γαλβανισμένος ο ISO αγκώνας σωλήνων , TUV 45Degree άνευ ραφής αγκώνας σωλήνων

Περιγραφή προϊόντων

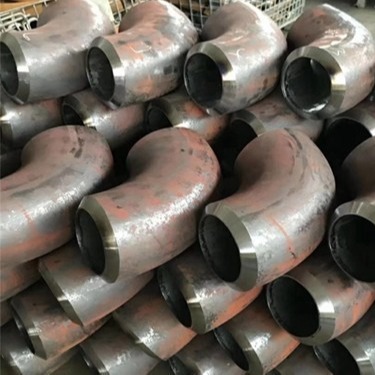

Χάλυβα σωλήνων αγκώνων Μαύρος άνθρακα αγκώνων σωλήνων χάλυβα Astm A234 Wpb που γαλβανίζεται ο άνευ ραφής

ASTM A234 WPB είναι ένας κοινός βαθμός για το 90 βαθμός μακρύ αγκώνα ακτίνας, ο οποίος είναι μια από ιδιαίτερα απαιτημένη. Διαθέσιμοι σε ένα μεγάλα μέγεθος και ένα πάχος κυμαίνονται. Έχουν μια καλή απόδοση και αρκούν τις περισσότερες βιομηχανικές ανάγκες σωληνώσεων.

Πόσοι τύποι χαλύβων διοχετεύουν με σωλήνες τον αγκώνα;

Σύμφωνα με τη μορφή, υπάρχει ευθύς και μειώνοντας τον αγκώνα.

Ανάλογα με τη γωνία, υπάρχει κανονικά αγκώνας 45 βαθμού, 90 βαθμού και 180 βαθμού.

Όπως βασίζεται στην ακτίνα, υπάρχει μακροχρόνια ακτίνα (1.5D) και σύντομος αγκώνας ακτίνας (1D).

Για τη σύνδεση, μπορούν διαιρεσμένος σε υποδοχή να ενώσουν στενά τον αγκώνα, τον αγκώνα συγκόλλησης άκρης και τον περασμένο κλωστή αγκώνα.

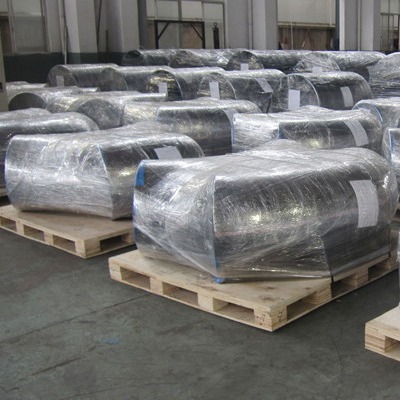

Συσκευασία του αγκώνα 90 βαθμού

Χαρακτηρίσαμε όλες τις συναρμολογήσεις Buttweld χάλυβα άνθρακα με το όνομα, βαθμός, θερμαίνουμε το πάχος όχι, μεγέθους, προτύπων και σχεδίου. Μετά από καμένος της ανατίναξης, της ζωγραφικής και του χαρακτηρισμού 90 του αγκώνα βαθμού ASTM A234 WPB, οι εργαζόμενοί μας τους τύλιξαν με τον πλαστικό αφρό και τους συσκεύασαν στις ξύλινες περιπτώσεις ή τις παλέτες.

Οι σαφείς ετικέτες κολλιούνται έξω από τη συσκευασία για τον εύκολο προσδιορισμό της ποσότητας και η μεγάλη προσοχή ΤΑΥΤΌΤΗΤΑΣ προϊόντων λαμβάνεται κατά τη λειτουργία και μεταφορά.

Διαστάσεις αγκώνων χάλυβα άνθρακα

Διαστάσεις του χάλυβα άνθρακα αγκώνας 90 βαθμού & αγκώνας 45 βαθμού

NPS	O.D. Δ	90° Μακροχρόνιο RAD Κέντρο στο τέλος Α	45° Μακροχρόνιο RAD Κέντρο στο τέλος Β	90° τρισδιάστατος Κέντρο στο τέλος Α	45° τρισδιάστατος Κέντρο στο τέλος Β
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Ο χάλυβας άνθρακα αγκώνας 45 βαθμού & χάλυβας άνθρακα 90 διαστάσεις αγκώνων βαθμού είναι στα χιλιοστόμετρα εκτός αν αναφέρεται διαφορετικά. Το πάχος τοίχων (τ) πρέπει να διευκρινιστεί από τον πελάτη.

ΔΙΑΣΤΑΤΙΚΕΣ ΑΝΟΧΕΣ ΤΩΝ ΑΓΚΩΝΩΝ ΣΥΓΚΟΛΛΗΣΗΣ ΑΚΡΗΣ - 45° ΚΑΙ 90° - LR ΚΑΙ ΤΡΙΣΔΙΆΣΤΑΤΟΣ - ASME B16.9

Ονομαστικό μέγεθος σωλήνων	1/2 έως 2.1/2	3 έως 3.1/2	4	5 έως 8
Εξωτερική διάμετρος στη λοξότμηση (δ)	+ 1,6 - 0,8	1.6	1.6	+ 2,4 - 1.6
Εσωτερική διάμετρος στο τέλος	0,8	1.6	1.6	1.6
Κέντρο στο τέλος LR (A/B)	2	2	2	2
Κέντρο για να τελειώσει τρισδιάστατο (A/B)	3	3	3	3
Ονομαστικό μέγεθος σωλήνων	10 έως 18	20 έως 24	26 έως 30	32 έως 48
Εξωτερική διάμετρος στη λοξότμηση (δ)	+ 4 - 3.2	+ 6,4 - 4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Εσωτερική διάμετρος στο τέλος	3.2	4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Κέντρο στο τέλος LR (A/B)	2	2	3	5
Κέντρο για να τελειώσει τρισδιάστατο (A/B)	3	3	6	6
Πάχος τοίχων (τ)	Περισσότερο από 87,5% του ονομαστικού πάχους τοίχων

Διαστάσεις αγκώνων ASTM A234 WPB

Πρότυπα: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Διάμετρος: DN20 σε DN1500/3/4» σε 60»

Σχέδιο: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Ακτίνα: Σύντομη ακτίνα (SR) και μακροχρόνια ακτίνα (LR)

Τύπος: Άνευ ραφής και ενωμένος στενά

Επιφάνεια: Εγχυτήρας, που γαλβανίζεται μαύρος

Άνευ ραφής γαλβανισμένος αγκώνας 45 σωλήνων πιστοποίηση βαθμού ISO TUV 0

Άνευ ραφής γαλβανισμένος αγκώνας 45 σωλήνων πιστοποίηση βαθμού ISO TUV 2

Άνευ ραφής γαλβανισμένος αγκώνας 45 σωλήνων πιστοποίηση βαθμού ISO TUV 3

Άνευ ραφής γαλβανισμένος αγκώνας 45 σωλήνων πιστοποίηση βαθμού ISO TUV 4

Άνευ ραφής γαλβανισμένος αγκώνας 45 σωλήνων πιστοποίηση βαθμού ISO TUV 5

Άνευ ραφής γαλβανισμένος αγκώνας 45 σωλήνων πιστοποίηση βαθμού ISO TUV 6

Άνευ ραφής γαλβανισμένος αγκώνας 45 σωλήνων πιστοποίηση βαθμού ISO TUV 7

ετικέτα:

Λεπτομέρειες:
Τόπος καταγωγής:	Κίνα
Μάρκα:	hongcheng
Πιστοποίηση:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Αριθμό μοντέλου:	1/2» σε 24 «
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	1pc
Τιμή:	consult
Συσκευασία λεπτομέρειες:	Περιπτώσεις ή παλέτες κοντραπλακέ
Χρόνος παράδοσης:	7-15 ημέρες εργασίας
Όροι πληρωμής:	L/C, D/P, T/T
Δυνατότητα προσφοράς:	2 εκατομμύριο τόνοι/έτος
