Λεπτομερής ενημέρωση
Περιγραφή προϊόντων

Λεπτομερής ενημέρωση
Μέγεθος::	Προσαρμοσμένο μέγεθος, 1/2 " ~48»	Πιστοποίηση::	CE ABS CE ASME DNV BV API
Ποσότητα::	1 μονάδα	Λεπτομέρειες συσκευασίας::	Κανένας απολυμάνετε ή απολυμάνετε το κοντραπλακέ/την ξύλινη παλέτα ή την περίπτωση
Βαθμός::	45D ή προσαρμοσμένος	Εφαρμογή::	σωλήνωση, πετρέλαιο, αέριο/έλαιο/νερό
Επισημαίνω:	45Degree μαύρο CE αγκώνων σωλήνων χάλυβα , Μαύρος αγκώνας σωλήνων χάλυβα CE , hongcheng ο Μαύρος αγκώνων σωλήνων 45 βαθμού

Περιγραφή προϊόντων

Χάλυβας άνθρακα 45 συναρμολογήσεις αγκώνων σωλήνων CE βαθμού Dn 800 μαύρος αγκώνας σωλήνων χάλυβα της LR A234 Wpb προτύπων Sch

Στο σύστημα σωληνώσεων, ο αγκώνας είναι μια τοποθέτηση σωληνώσεων που αλλάζει την κατεύθυνση της σωλήνωσης.

Σύμφωνα με τη γωνία, υπάρχουν 45 ° και 90 ° 180 ° τρία που χρησιμοποιείται ο συνηθέστερα, επιπλέον, σύμφωνα με τις ανάγκες του προγράμματος, αυτό περιλαμβάνουν επίσης 60 ° και άλλους ανώμαλους αγκώνες γωνίας.

Τα υλικά αγκώνων είναι ανοξείδωτο, χάλυβας κραμάτων, χάλυβας άνθρακα, μη σιδηρούχα μέταλλα και ούτω καθεξής.

Πεδίο της εφαρμογής:

Λόγω της καλής περιεκτικής εκτέλεσής του, ο αγκώνας χρησιμοποιείται ευρέως στη χημική εφαρμοσμένη μηχανική, την κατασκευή, την αποξήρανση, το πετρέλαιο, την ελαφριά και ελαφριά βιομηχανία, τη θέρμανση νερού, την πυροπροστασία, τη ηλεκτρική δύναμη, το αεροδιάστημα, τη ναυπηγική και άλλα βασικά προγράμματα.

Περιγραφή	Αγκώνας της LR χάλυβα άνθρακα
Πρότυπα	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Υλικό	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Μέγεθος	Εξωτερική διάμετρος: πάχος τοίχων 62400mm: 1.0200mm μήκος: 112m
Επιφάνεια	Χρωματισμένη, αντιοξειδωτικής ντυμένη μύλων, κ.λπ.
Εφαρμογή	Ο σωλήνας λεβήτων, χημική ουσία λιπαίνει το σωλήνα, σωλήνας πετρελαίου/αερίου, ρευστός σωλήνας, σωλήνας τρυπανιών, Υδραυλικός σωλήνας, σωλήνας δομών, κ.λπ.

NPS	O.D. Δ	90° Μακροχρόνιο RAD Κέντρο στο τέλος Α	45° Μακροχρόνιο RAD Κέντρο στο τέλος Β	90° τρισδιάστατος Κέντρο στο τέλος Α	45° τρισδιάστατος Κέντρο στο τέλος Β
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Ο χάλυβας άνθρακα αγκώνας 45 βαθμού & χάλυβας άνθρακα 90 διαστάσεις αγκώνων βαθμού είναι στα χιλιοστόμετρα εκτός αν αναφέρεται διαφορετικά. Το πάχος τοίχων (τ) πρέπει να διευκρινιστεί από τον πελάτη.

ΔΙΑΣΤΑΤΙΚΕΣ ΑΝΟΧΕΣ ΤΩΝ ΑΓΚΩΝΩΝ ΣΥΓΚΟΛΛΗΣΗΣ ΑΚΡΗΣ - 45° ΚΑΙ 90° - LR ΚΑΙ ΤΡΙΣΔΙΆΣΤΑΤΟΣ - ASME B16.9

Ονομαστικό μέγεθος σωλήνων	1/2 έως 2.1/2	3 έως 3.1/2	4	5 έως 8
Εξωτερική διάμετρος στη λοξότμηση (δ)	+ 1,6 - 0,8	1.6	1.6	+ 2,4 - 1.6
Εσωτερική διάμετρος στο τέλος	0,8	1.6	1.6	1.6
Κέντρο στο τέλος LR (A/B)	2	2	2	2
Κέντρο για να τελειώσει τρισδιάστατο (A/B)	3	3	3	3
Ονομαστικό μέγεθος σωλήνων	10 έως 18	20 έως 24	26 έως 30	32 έως 48
Εξωτερική διάμετρος στη λοξότμηση (δ)	+ 4 - 3.2	+ 6,4 - 4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Εσωτερική διάμετρος στο τέλος	3.2	4.8	+ 6,4 - 4.8	+ 6,4 - 4.8
Κέντρο στο τέλος LR (A/B)	2	2	3	5
Κέντρο για να τελειώσει τρισδιάστατο (A/B)	3	3	6	6
Πάχος τοίχων (τ)	Περισσότερο από 87,5% του ονομαστικού πάχους τοίχων

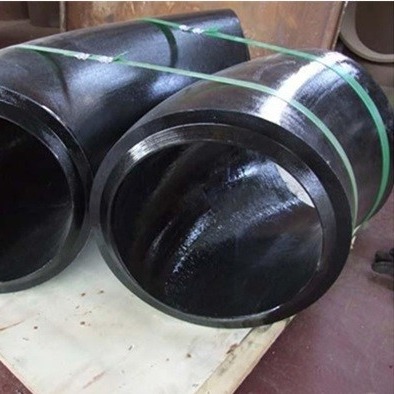

Μαύρος αγκώνας σωλήνων χάλυβα 45 βαθμού για την πιστοποίηση CE σωληνώσεων 2

Διαστάσεις αγκώνων ASTM A234 WPB

Πρότυπα: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Διάμετρος: DN20 σε DN1500/3/4» σε 60»

Σχέδιο: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Ακτίνα: Σύντομη ακτίνα (SR) και μακροχρόνια ακτίνα (LR)

Τύπος: Άνευ ραφής και ενωμένος στενά

Επιφάνεια: Εγχυτήρας, που γαλβανίζεται μαύρος

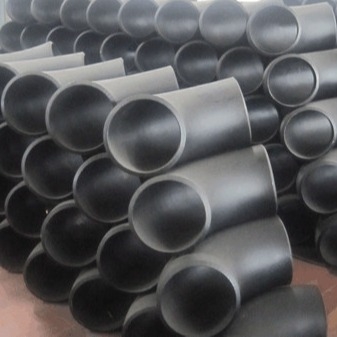

Μαύρος αγκώνας σωλήνων χάλυβα 45 βαθμού για την πιστοποίηση CE σωληνώσεων 3

Μαύρος αγκώνας σωλήνων χάλυβα 45 βαθμού για την πιστοποίηση CE σωληνώσεων 4

Μαύρος αγκώνας σωλήνων χάλυβα 45 βαθμού για την πιστοποίηση CE σωληνώσεων 5

Μαύρος αγκώνας σωλήνων χάλυβα 45 βαθμού για την πιστοποίηση CE σωληνώσεων 6

Μαύρος αγκώνας σωλήνων χάλυβα 45 βαθμού για την πιστοποίηση CE σωληνώσεων 7

ετικέτα:

Λεπτομέρειες:
Τόπος καταγωγής:	Κίνα
Μάρκα:	hongcheng
Πιστοποίηση:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Αριθμό μοντέλου:	1/2» σε 24 «
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min:	1pc
Τιμή:	consult
Συσκευασία λεπτομέρειες:	Περιπτώσεις ή παλέτες κοντραπλακέ
Χρόνος παράδοσης:	7-15 ημέρες εργασίας
Όροι πληρωμής:	L/C, D/P, T/T
Δυνατότητα προσφοράς:	2 εκατομμύριο τόνοι/έτος
