Αρχική Σελίδα ΠροϊόνταΣυναρμολογήσεις γραμμάτων Τ σωλήνων χάλυβαΑγκώνας κοινό Sch80 ανοξείδωτου wpl6-s A420GR ειδικός τύπος γωνιών σωλήνων 90 βαθμού
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type

Αγκώνας κοινό Sch80 ανοξείδωτου wpl6-s A420GR ειδικός τύπος γωνιών σωλήνων 90 βαθμού

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: hongcheng
Πιστοποίηση: PED、ABS、BV、DNV、GL、LR、SGS、IEI
Αριθμό μοντέλου: 8» σε 24»
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1ton
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Θήκες ή Παλέτες από κόντρα πλακέ
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: L/C, D/P, T/T
Δυνατότητα προσφοράς: 100000Tons το χρόνο
Επικοινωνήστε
  • Λεπτομερής ενημέρωση
  • Περιγραφή προϊόντων

Λεπτομερής ενημέρωση
Θέση προέλευσης:: ΚΙΝΑ Δυνατότητα ανεφοδιασμού:: PC 10000 το μήνα
Υλικό:: Ανοξείδωτο Ποικιλία: Sch5, Sch10, Sch20, Sch30, πρότυπα, Sch40, Sch60, Xs, Sch8
Σύνδεση:: Συγκόλληση Επικύρωση: ASME, ANSI, DIN, JIS, BS, ΜΒ, GS, KS, API
πρότυπα:: Εταιρία B16.9 πετρελαίου αρσενικού χρήση:: Βιομηχανία νερού πετρελαίου και φυσικού αερίου
Επισημαίνω:

Αγκώνας κοινό Sch80 ανοξείδωτου

,

A420GR ένωση αγκώνων ανοξείδωτου

,

A420GR αγκώνας σωλήνων 90 βαθμού

Περιγραφή προϊόντων

A420gr.wpl6-s αγκώνας κοινό Sch80 90 ανοξείδωτου ειδικός τύπος γωνιών σωλήνων °



DIAMENSION ΤΟΥ ΒΑΘΜΟΎ WPNCMC FITTINGS~ ASTM B366

Ονομαστικό μέγεθος σωλήνων Όλες οι συναρμολογήσεις Όλες οι συναρμολογήσεις Όλες οι συναρμολογήσεις Γράμματα Τ αγκώνων 180° επιστροφής κάμψεις 180° επιστροφής κάμψεις 180 επιστροφής κάμψεις βαθμού Μειωτές Καλύμματα
NPS O.D. στη λοξότμηση (1), (2)

I.D. στο τέλος

(1), (3), (4)

 Πάχος τοίχων (3) Διάσταση Α, Β, Γ, Μ κέντρο--τελών Κέντρο--κέντρο Ο Πίσω-πρόσωπο Κ Ευθυγράμμιση του U ακρών Γενικό μήκος Χ Γενικό μήκος Ε
½ σε 2 ½

0,06

-0.03

 0,03 Περισσότερο από 87,5% του ονομαστικού πάχους 0,06 0,25 0,25 0,03 0,06 0,12
3 έως 3 ½ 0,06 0,06 Περισσότερο από 87,5% του ονομαστικού πάχους 0,06 0,25 0,25 0,03 0,06 0,12
4 0,06 0,06 Περισσότερο από 87,5% του ονομαστικού πάχους 0,06 0,25 0,25 0,03 0,06 0,12
5 έως 8

0,09

-0.06

 0,06 Περισσότερο από 87,5% του ονομαστικού πάχους 0,06 0,25 0,25 0,03 0,06 0,25
10 έως 18

0,16

-0.12

 0,12 Περισσότερο από 87,5% του ονομαστικού πάχους 0,09 0,38 0,25 0,06 0,09 0,25
20 έως 24

0,25

-0.19

 0,19 Περισσότερο από 87,5% του ονομαστικού πάχους 0,09 0,38 0,25 0,06 0,09 0,25
26 έως 30

0,25

-0.19

 0,19 Περισσότερο από 87,5% του ονομαστικού πάχους 0,12 … … … 0,19 0,38
32 έως 48

0,25

-0.19

 0,19 Περισσότερο από 87,5% του ονομαστικού πάχους 0,19 … … … 0,19

0,38





90-βαθμός ο αγκώνας είναι ένα είδος τοποθέτησης σωληνώσεων και συνδετήρα σωλήνων, που χρησιμοποιείται κυρίως για τους σωλήνες κλάδων των κύριων σωλήνων. Μπορεί να διαιρεθεί σε χάλυβα άνθρακα, χυτοχάλυβα, χάλυβα κραμάτων, ανοξείδωτο, χαλκό, κράμα αργιλίου αγκώνας 90 βαθμού, κ.λπ. σύμφωνα με το υλικό.

Ο αγκώνας 90 βαθμού έχει τα χαρακτηριστικά της υψηλής θερμοκρασίας αντίστασης και αντίσταση πίεσης, της καλής αντίστασης ευελιξίας και θερμότητας, και η απόδοσή της είναι υψηλότερη από άλλες τοποθετήσεις σωληνώσεων, απλή εγκατάσταση, καλή θερμική αγωγιμότητα, εφαρμόσιμη στο σύστημα θέρμανσης πατωμάτων, ανακυκλώσιμο και ούτω καθεξής.

Τα εθνικά πρότυπα που 90 αγκώνας ° έχουν την άριστη δύναμη αντίκτυπου, μπορούν να ενωθούν στενά και να συνδεθούν μηχανικά, και είναι ανώτερα από το PB-PP-ρ. Η θερμική αγωγιμότητα 90 αγκώνας ° είναι μια συνήθως χρησιμοποιημένη τοποθέτηση συνδέοντας σωληνώσεων στην εγκατάσταση σωλήνων, που χρησιμοποιείται για τη σύνδεση του αγκώνα, και που χρησιμοποιείται για να αλλάξει την κατεύθυνση του σωλήνα. Άλλα ονόματα: αγκώνας 90 °, αγκώνας σωστής γωνίας, αγκώνας αγάπης, αγκώνας σφράγισης, αγκώνας πίεσης, μηχανικός αγκώνας, ενώνοντας στενά αγκώνας, κ.λπ.

Ο αγκώνας 90 βαθμού χρησιμοποιείται κυρίως για να συνδέσει δύο σωλήνες με την ίδια ή διαφορετική ονομαστική διάμετρο, έτσι ώστε ο σωλήνας μπορεί να περιστραφεί από 90 °. Φυσικά, υπάρχουν επίσης 45 °, 180 ° και διάφοροι αγκώνες γωνίας. Η κάμπτοντας ακτίνα λιγότερο ή ίσο προς 1,5 φορές η διάμετρος σωλήνων ανήκει στον αγκώνα, και την κάμπτοντας ακτίνα μεγαλύτερη από 1,5 χρόνους που η διάμετρος σωλήνων ανήκει στον αγκώνα.

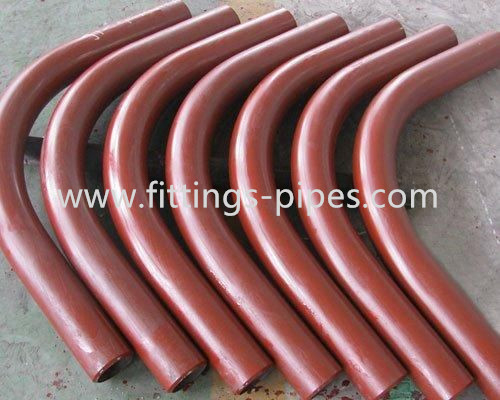

Αγκώνας κοινό Sch80 ανοξείδωτου wpl6-s A420GR ειδικός τύπος γωνιών σωλήνων 90 βαθμού 0



Μονάδα: ίντσα

Ονομαστικός

Σωλήνας

Μέγεθος

Εξωτερικό Dia.

(OD)

 Πάχος τοίχων (τ) κέντρο αγκώνων 90o L/R για να τελειώσει το Α κέντρο αγκώνων 45o L/R στο τέλος Β κέντρο αγκώνων 90o S/R για να τελειώσει το Α Κέντρο γραμμάτων Τ στις άκρες C.M

Μήκος ΚΑΠ

Ε
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1.50 0,625   1.00 1.00
3/4 1,050 0,065 0,083 0,113 0,154 1.12 0,438   1.13 1.00
1 1,315 0,065 0,109 0,133 0,179 1.50 0,875 1.00 1.50 1.50
1-1/4 1,660 0,065 0,109 0,140 0,191 1.88 1.00 1.25 1.88 1.50
1-1/2 1,900 0,065 0,109 0,145 0,200 2.25 1.12 1.50 2.25 1.50
2 2,375 0,065 0,109 0,154 0,218 3.00 1.38 2.00 2.50 1.50
2-1/2 2,875 0,083 0,120 0,203 0,276 3.75 1.75 2.50 3.00 2.00
3 3,500 0,083 0,120 0,216 0,300 4.50 2.00 3.00 3.38 2.50
4 4,500 0,083 0,120 0,237 0,337 6.00 2.50 4.00 4.13 3.00
5 5,563 0,109 0,134 0,258 0,375 7.50 3.12 5.00 4.88 3.50
6 6,625 0,109 0,134 0,280 0,432 9.00 3.75 6.00 5.63 4.00
8 8,625 0,109 0,148 0,322 0,500 12.00 5.00 8.00 7.00 5.00
10 10,750 0,134 0,165 0,375 0,500 15.00 6.25 10.00 8.50 6.00
12 12,750 0,156 0,180 0,375 0,500 18.00 7.50 12.00 10.00 7.00
14 14,000 0,156 0,250 0,375 0,500 21.00 8.75 14.00 11.00 7.50
16 16,000 0,165 0,250 0,375 0,500 24.00 10.00 16.00 12.00 8.00
18 18,000 0,165 0,250 0,375 0,500 27.00 11.25 18.00 13.50 9.00
20 20,000 0,188 0,250 0,375 0,500 30.00 12.50 20.00 15.00 10.00
24 24,000 0,218 0,250 0,375 0,500 36.00 13.50 24.00 17.00 12.00

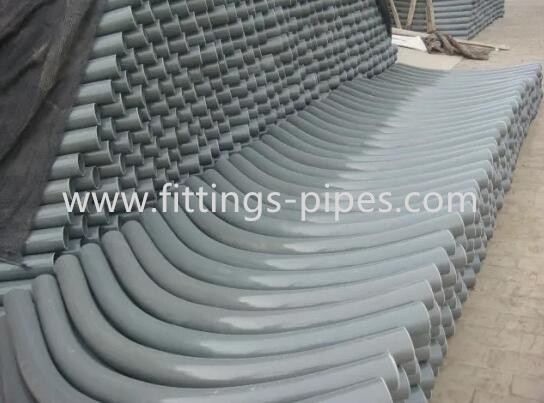

Αγκώνας κοινό Sch80 ανοξείδωτου wpl6-s A420GR ειδικός τύπος γωνιών σωλήνων 90 βαθμού 1





Πεδίο ASTM A234:

1.1 αυτή η προδιαγραφή καλύπτει τις επεξεργασμένες συναρμολογήσεις χάλυβα άνθρακα και χάλυβα κραμάτων της άνευ ραφής και ενωμένης στενά κατασκευής που καλύπτεται από την πιό πρόσφατη αναθεώρηση ASME B16.9, B16.11, mss-SP-79, mss-SP-83, και mss-SP-95. Αυτές οι συναρμολογήσεις είναι για τη χρήση στη διοχέτευση με σωλήνες πίεσης και στην επεξεργασία δοχείων πίεσης για την υπηρεσία στις μέτριες και ανυψωμένες θερμοκρασίες. Οι συναρμολογήσεις που διαφέρουν από αυτά τα πρότυπα ASME και MSS θα εφοδιαστούν σύμφωνα με τη συμπληρωματική απαίτηση S58 της προδιαγραφής Α 960/A 960M.

1.2 οι προαιρετικές συμπληρωματικές απαιτήσεις παρέχονται για τις συναρμολογήσεις όπου ένας μεγαλύτερος βαθμός εξέτασης επιδιώκεται. Όταν επιδιώκονται, μια ή περισσότερες από αυτές τις συμπληρωματικές απαιτήσεις μπορούν να διευκρινιστούν στη διαταγή.

1.3 αυτή η προδιαγραφή δεν καλύπτει τις χυτές ενώνοντας στενά συναρμολογήσεις ή τις συναρμολογήσεις που επεξεργάζονται στη μηχανή από τις ρίψεις. Οι συναρμολογήσεις συγκόλλησης χυτοχάλυβα κυβερνώνται από τις προδιαγραφές Α 216/A 216M και Α 217/A 217M.

1.4 αυτή η προδιαγραφή εκφράζεται και inch-pound στις μονάδες και στις μονάδες Si. Εντούτοις, εκτός αν η διαταγή διευκρινίζει τον εφαρμόσιμο προσδιορισμό προδιαγραφών «Μ» (μονάδες Si), το υλικό θα εφοδιαστεί inch-pound στις μονάδες.

1.5 οι τιμές που δηλώνονται είτε inch-pound στις μονάδες είτε τις μονάδες Si πρόκειται να θεωρηθούν χωριστά ως πρότυπα. Μέσα στο κείμενο, οι μονάδες Si παρουσιάζονται εντός παρενθέσεως. Οι τιμές που δηλώνονται σε κάθε σύστημα δεν είναι ακριβή αντίτιμα επομένως, κάθε σύστημα πρέπει να χρησιμοποιηθεί ανεξάρτητα από άλλο. Συνδυασμός







Αγκώνας κοινό Sch80 ανοξείδωτου wpl6-s A420GR ειδικός τύπος γωνιών σωλήνων 90 βαθμού 2





Αγκώνας κοινό Sch80 ανοξείδωτου wpl6-s A420GR ειδικός τύπος γωνιών σωλήνων 90 βαθμού 3

FAQ:



1. Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;

Είμαστε ένα factory.we επίσης έχουμε συνεργαστεί εργοστάσιο που κάνει άλλες επιχειρήσεις χάλυβα.

2. Πώς μπορώ να πάρω μια αναφορά από σας;

Μπορείτε να μας αφήσετε το μήνυμα, και θα απαντήσουμε κάθε μήνυμα έγκαιρο. Ή μπορούμε να μιλήσουμε σε απευθείας σύνδεση από Trademanager.

Και μπορείτε επίσης να βρείτε τα στοιχεία επαφής μας για τη σελίδα επαφών.

3.Can παίρνω τα δείγματα πριν από τη διαταγή;

Ναι, φυσικά. Συνήθως τα δείγματά μας είναι ελεύθερα. μπορούμε να παραγάγουμε από τα δείγματα ή τα τεχνικά σχέδιά σας.

4. ποιος είναι ο χρόνος παράδοσής σας;

Ο χρόνος της παράδοσης είναι συνήθως περίπου 20 ημέρες (1*20FT ως συνήθως).

Μπορούμε να στείλουμε σε 2 ημέρες, εάν έχει το απόθεμα.

5.What είναι η πληρωμή σας όροι;

Ο συνηθισμένος όρος πληρωμής μας είναι 30% deposite, και το υπόλοιπο ενάντια σε B/L.L/C είναι επίσης acceptatble.EXW, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CFR, CIF, DDU.

6.How το εργοστάσιό σας κάνει σχετικά με τον ποιοτικό έλεγχο;

Η ποιότητα είναι προτεραιότητα. Το εργοστάσιό μας έχει κερδίσει την επικύρωση ISO9001. Εγγυώμαστε τα αγαθά έξω από το εργοστάσιό μας 100% κατάλληλο.

Και κάθε διαδικασία, έχουμε την πολύ ακριβή λειτουργία και τακτοποιούμε 2 techinians που επιθεωρούν. Αφότου τελειώνουν τα προϊόντα,

θα κάνουμε την τελευταία δοκιμή για να πάρουμε τα αναρμόδια προϊόντα
