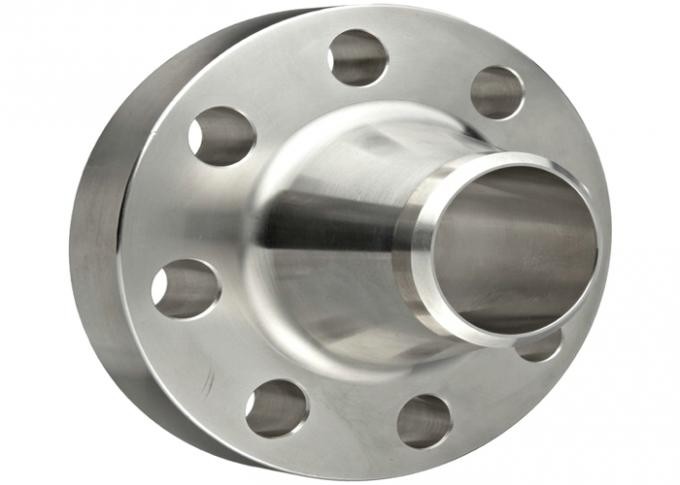

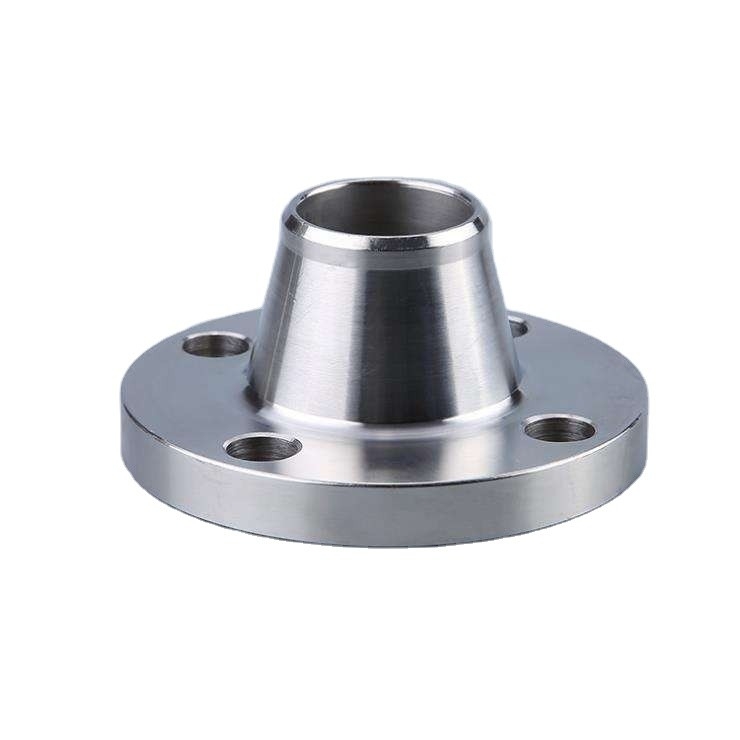

Το ανοξείδωτο σφυρηλάτησε τη φλάντζα 150lbs 300lbs λαιμών συγκόλλησης για βιομηχανικό

EN 1092-1 τύπος ASME B16.5 01 διάγραμμα μεγέθους φλαντζών pn6

1/2» (15 NB) ΣΕ 48» (1200NB) DN10~DN5000

EN 1092-1 τύπος 01 πρότυπα φλαντζών pn6

ANSI/ASME B16.5, σειρά Α B16.47 & Β, B16.48, BS4504, BS 10, EN-1092, DIN, φλάντζες ASME, φλάντζες ASME, φλάντζες των BS, φλάντζες DIN, EN φλάντζες, GOST φλάντζα, ASME/ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

EN 1092-1 τύπος 01 Ansi εκτίμησης πίεσης φλαντζών pn6

Κατηγορία 150 λίβρες, 300 λίβρες, 600 λίβρες, 900 λίβρες, 1500 λίβρες, 2500 λίβρες

EN 1092-1 τύπος 01 υπολογισμός πίεσης φλαντζών pn6 στο DIN

6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64

JIS

5K, 10 Κ, 16 Κ 20 Κ, 30 Κ, 40 Κ, 63 Κ

UNI

6Bar 10Bar 16Bar 25Bar 40Bar

Το EN

6Bar 10Bar 16Bar 25Bar 40Bar

Επίστρωμα

Μαύρο χρώμα πετρελαίου, αντιοξειδωτικό χρώμα, ψευδάργυρος που καλύπτονται, κίτρινη διαφανής, κρύα και καυτή εμβύθιση που γαλβανίζεται

Οι περισσότεροι κοινοί τύποι EN 1092-1 δακτυλογραφούν τη φλάντζα 01 pn6

Σφυρηλατημένος/πέρασε κλωστή/βιδωμένος/πιάτο

Πιστοποιητικά δοκιμής

EN 10204/3.1B
Πιστοποιητικό πρώτων υλών
100% έκθεση δοκιμής ακτινογραφιών
Έκθεση επιθεώρησης τρίτου, κ.λπ.

Τεχνική παραγωγής

Σφυρηλατημένος, υποβαλλόμενος σε θερμοθεραπεία και επεξεργασμένος στη μηχανή

Συνδέστε τον τύπο προσώπου φλαντζών τύπων

Αυξημένες φλάντζες προσώπου (RF), κοινές φλάντζες τύπων δαχτυλιδιών (RTJ), επίπεδες φλάντζες προσώπου (ΓΦ), μεγάλες άνδρα-γυναίκας φλάντζες (LMF), περιτύλιξη-κοινές φλάντζες προσώπου (LJF), μικρές άνδρα-γυναίκας φλάντζες (SMF), μικρές φλάντζες γλωσσών, μεγάλες γλώσσα & φλάντζες αυλακιού

Ειδικό σχέδιο

Σύμφωνα με το σχέδιό σας

ΟΠΩΣ, ANSI, BS, DIN ΚΑΙ JIS
15 NB (1/2») σε 200 NB (8»)
Ίσος και μειώνοντας τις διαμορφώσεις

Δοκιμή

Direct-reading φασματογράφος, υδροστατική μηχανή δοκιμής, ανιχνευτής ακτίνας X, trasonic ανιχνευτής ρωγμών UI, μαγνητικός ανιχνευτής μορίων

Εξοπλισμός

Μηχανή Τύπου, κάμπτοντας μηχανή, ωθώντας μηχανή, ηλεκτρική λοξεύοντας μηχανή, μηχανή αμμόστρωσης κ.λπ.

Προέλευση

Κίνα

Κατασκευαστής

ASME DIN, GOST, JIS, UNI, BS, AS2129, AWWA, ΤΟ EN, SABS, NFE Κ.ΛΠ.
EN 1092-1 τύπος 01 φλάντζα pn6: - Φλάντζα των BS, EN φλάντζα, φλάντζες API 6A, φλάντζες ASME, φλάντζες ASME, φλάντζες DIN, en1092-1 φλάντζες, φλάντζες UNI, φλάντζες JIS/KS, φλάντζες BS4504, φλάντζες ΜΒ, φλάντζες AWWA C207, GOST φλάντζες, φλάντζες PSI

B.S: BS4504, BS3293, BS1560, BS10

ΣΑΝ 2129: Πίνακας Δ Πίνακας Ε Πίνακας Χ

Σειρά Α ASME B16.5, ASME B16.47 & Β, MSS SP44, ASA, API-605, AWWA, σχέδια συνήθειας

ASME: ASME B16.5, ASME B16.47 (API605), MSS SP44, ASME B16.36, ASME B16.48

ASME B16.5, ASME B16.47, MSS SP44, ASME B16.36, ASME B16.48

Αμερικανικά πρότυπα (Ansi)

Γερμανικά (DIN)

Βρετανικά πρότυπα (BS)

DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 EN 1092-1 ΤΎΠΟΣ 01 ΦΛΆΝΤΖΑ PN6

Τα άλλα πρότυπα: AWWA C207 EN1092-1, GOST12820, JIS B2220 KS B1503, SABS1123 NFE29203 UNI2276

EN 1092-1 τύπος 01 χρήσεις & εφαρμογή φλαντζών pn6

Upgraders πίσσας.

Βαριά διυλιστήρια πετρελαίου.

Πυρηνική ενέργεια (συνήθως άνευ ραφής).

Πετροχημικά και οξέα.

Εξαγωγή

Ιρλανδία, Σιγκαπούρη, Ινδονησία, Ουκρανία, Σαουδική Αραβία, Ισπανία, Καναδάς, ΗΠΑ, Βραζιλία, Ταϊλάνδη, Κορέα, Ιράν, Ινδία, Αίγυπτος, Ομάν, Ντουμπάι, Περού, κ.λπ.

Υλικά πιστοποιητικά δοκιμής (MTC) σύμφωνα με EN 10204 3,1 και EN 10204 3,2, πιστοποιητικά δοκιμής που πιστοποιούν το NACE MR0103, NACE MR0175

Εκτιμημένη διάμετρος

Σωλήνας

Φλάντζα

Βίδες

Weight/KG φλάντζα

Χ

Γ

Δ

Τ

χ

Νήμα

Τρύπες μπουλονιών

Κλ

15

21,3

22,0

55

80

12

11

M10

4

0.401

20

26,9

27,5

65

90

14

11

M10

4

0.590

25

33,7

34,5

75

100

14

11

M10

4

0.716

32

42,4

43,5

90

120

16

14

M12

4

1.153

40

48,3

49,5

100

130

16

14

M12

4

1.344

50

60,3

61,5

110

140

16

14

M12

4

1.478

65

76,1

77,5

130

160

16

14

M12

4

1.850

80

88,9

90,5

150

190

18

18

M16

4

2.944

100

114,3

116,0

170

210

18

18

M16

4

3.247

125

139,7

141,5

200

240

20

18

M16

8

4.301

150

168,3

170,5

225

265

20

18

M16

8

4.741

200

219,1

221,5

280

320

22

18

M16

8

6.862

250

273,0

276,5

335

375

24

18

M16

12

8.893

300

323,9

327,5

395

440

24

22

M20

12

11.880

350

355,6

359,5

445

490

26

22

M20

12

16.788

400

406,4

411,0

495

540

28

22

M20

16

19.781

450

457,0

462,0

550

595

30

22

M20

16

24.495

500

508,0

513,5

600

645

30

22

M20

20

26.307

600

610,0

616,5

705

755

32

26

M24

20

34.702

700

711,0

714,2

810

860

40
