Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: hongcheng
Πιστοποίηση: PED、ABS、BV、DNV、GL、LR、SGS、IEI
Αριθμό μοντέλου: 1/2» σε 72»
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: FOB USD 1-1000/PCS
Συσκευασία λεπτομέρειες: Σε ξύλινη περίπτωση, παλέτες ή σύμφωνα με την απαίτηση των πελατών
Χρόνος παράδοσης: 7-15 ημέρες εργασίας
Όροι πληρωμής: L/C, D/P, T/T
Δυνατότητα προσφοράς: 1000000pcs/Month
  • Λεπτομερής ενημέρωση
  • Περιγραφή προϊόντων

Λεπτομερής ενημέρωση

Μέγεθος:: 1/2» - 72» Πιστοποίηση:: TUV/SGS/ISO9000/EN10204 3.1B
Όροι πληρωμής:: L/C, D/A, D/P, T/T, Western Union, MoneyGram πρότυπα:: ANSI, ASME API5L, ΥΧΕ, DIN ΚΑΙ JIS, Κ.ΛΠ.
Επεξεργασία επιφάνειας:: μαύρη ζωγραφική, αντιοξειδωτικό πετρέλαιο, φύσημα άμμου Δυνατότητα ανεφοδιασμού:: 1000TON/MONTH
Επισημαίνω:

Εκκεντρικός μειωτής σωλήνων Inconel κραμάτων

,

Εκκεντρική συγκόλληση άκρης μειωτών σωλήνων κραμάτων

,

Ομόκεντρος μειωτής συγκόλλησης άκρης Inconel

Περιγραφή προϊόντων

Χάλυβα σωλήνων μειωτών διαγώνιοι ενωμένοι στενά άκρη συναρμολογήσεων κραμάτων χάλυβα εκκεντρικοί μειωτές μειωτών Inconel Incoloy ομόκεντροι

Κατάλογος προδιαγραφών

Όνομα Porduct Ομόκεντρος/εκκεντρικός μειωτής χάλυβα του /Stainless χάλυβα άνθρακα
Μέγεθος 1/2» - 24» άνευ ραφής, 26» - 80» που ενώνονται στενά
Πρότυπα ANSI B16.9, EN10253-2, DIN2616, JIS B2311,
Πάχος τοίχων STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS ΚΑΙ Κ.ΛΠ.
Τύπος Άνευ ραφής και ενωμένος στενά
Τέλος Λοξότμηση end/BE/buttweld
Επιφάνεια χρώμα φύσης, λουστραρισμένη, μαύρη ζωγραφική, αντιοξειδωτικό πετρέλαιο κ.λπ.
Υλικό

Χάλυβας άνθρακα: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH,

P235GH, P265GH, P280GH, P295GH, P355GH Κ.ΛΠ.

Χάλυβας σωληνώσεων: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 ΚΑΙ Κ.ΛΠ.
Χάλυβας κραμάτων χρώμιο-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 κ.λπ.
Εφαρμογή

Πετροχημικός industy αεροπορία και αεροδιαστημική βιομηχανία βιομηχανία φαρμάκων

εξάτμιση αερίου εγκαταστάσεις παραγωγής ενέργειας σκαφών treament νερού, κ.λπ.

Πλεονεκτήματα έτοιμο απόθεμα, γρηγορότερος χρόνος παράδοσης διαθέσιμος σε όλα τα μεγέθη, υψηλός - ποιότητα

Ένας μειωτής σωλήνων χάλυβα είναι ένα συστατικό που χρησιμοποιείται στις σωληνώσεις για να μειώσει το μέγεθός του από μεγάλο σε μικρό άντεξε σύμφωνα με την εσωτερική διάμετρο. Το μήκος της μείωσης είναι εδώ ίσο με έναν μέσο όρο των μικρότερων και μεγαλύτερων διαμέτρων σωλήνων. Εδώ, ο μειωτής μπορεί να χρησιμοποιηθεί ως διασκορπιστής ή ακροφύσιο. Ο μειωτής βοηθά στη συνάντηση της υπάρχουσας διοχέτευσης με σωλήνες των ποικίλων μεγεθών ή της υδραυλικής ροής των συστημάτων σωληνώσεων.

Η χρήση ενός μειωτή χάλυβα πραγματοποιείται στα χημικές εργοστάσια και τις εγκαταστάσεις παραγωγής ενέργειας. Καθιστά το σύστημα σωληνώσεων αξιόπιστο και συμπαγές. Προστατεύει το σύστημα σωληνώσεων από οποιοδήποτε είδος δυσμενούς αντίκτυπου ή θερμικής παραμόρφωσης. Όταν είναι στον κύκλο πίεσης, αποτρέπει από οποιοδήποτε τύπο διαρροής και είναι εύκολο να εγκαταστήσει. Το νικέλιο ή ντυμένοι οι χρώμιο μειωτές επεκτείνει τη ζωή προϊόντων, χρήσιμη για τις υψηλές γραμμές ατμού, και αποτρέπει τη διάβρωση.

Τύποι μειωτών

Υπάρχουν δύο τύποι μειωτή, ομόκεντρων μειωτών και εκκεντρικών μειωτών.

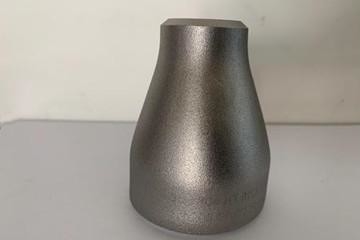

Ομόκεντρος μειωτής

Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 0

Αυτός ο μειωτής αποτελείται από τις συμμετρικές και κωνοειδείς συναρμολογήσεις που διευρύνουν ή μειώνουν τη διάμετρο εξίσου για την κεντρική γραμμή. Για ένα παράδειγμα, όταν 1 οι» μεταβάσεις σωλήνων» σωλήνας σε ¾, έπειτα η κορυφή ή το κατώτατο σημείο του σωλήνα δεν παραμένουν επίπεδο. Χρησιμοποιείται ευρέως όταν αλλάζει η ενιαία ή πολλαπλάσια διάμετρος.

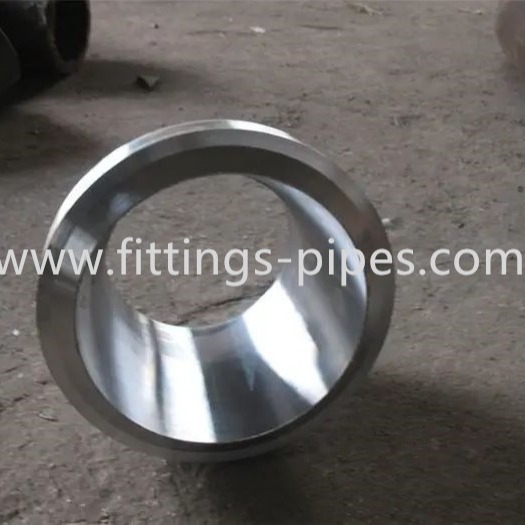

Εκκεντρικός μειωτής

Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 1

Μια conically διαμορφωμένη συναρμολόγηση που μειώνει ή διευρύνει τη διάμετρο, αλλά αυτό δεν είναι συμμετρική για την κεντρική γραμμή. Αυτό χρησιμοποιείται στα συστήματα σωληνώσεων για τη διάμετρο ενός σωλήνα από ένα μέγεθος στο μεγαλύτερο ή μικρό μέγεθος.

Οι σειρές από τους διαφορετικούς τύπους σύνδεσης, μειωτής σωλήνων θα μπορούσαν να ταξινομηθούν με το μειωτή συγκόλλησης υποδοχών και το μειωτή συγκόλλησης άκρης.

Υποδοχών συγκόλλησης ένθετο συγκόλλησης υποδοχών μειωτών το επίσης αποκαλούμενο, αυτό έχει τρεις τύπους 1, 2 και 3. Τα πρότυπα κατασκευής συμμορφώνονται σε ASME B16.11.

Η συγκόλληση υποδοχών αντιστέκεται σε ½ της δύναμης της συγκόλλησης άκρης, έτσι χρησιμοποιείται για τους σωλήνες μικρός-διαμέτρων που κατέχουν μια διάμετρο NPS 2 ή λιγότεροι. Η συγκόλληση άκρης έχει την καλή δύναμη, δεδομένου ότι είναι κατάλληλος για τις σωληνώσεις υψηλής πίεσης και θερμοκρασίας.

Ο μειωτής συγκόλλησης άκρης τελειώνει στο σχέδιο ή λοξευμένος, κατασκευασμένος σύμφωνα με ASME B16.9 και τη διαδικασία συγκόλλησης χορηγώντας ASME B16.25.

Θέση προέλευσης: Κίνα

Οι μειωτές σωλήνων μπαίνουν σε τους ομόκεντρους μειωτές και τους εκκεντρικούς μειωτές. Αποτελούνται από το χάλυβα άνθρακα, το χάλυβα κραμάτων, το ανοξείδωτο, το χάλυβα χαμηλής θερμοκρασίας ή το χάλυβα υψηλής επίδοσης, κ.λπ.

Όνομα προϊόντων: Ομόκεντρος/εκκεντρικός μειωτής

Μέγεθος: 1/2 ″ – 72 ″

Άνευ ραφής αγκώνας: 1/2 ″ ~24 ″ DN15~DN600

Ενωμένος στενά αγκώνας: 4 ″ ~72 ″ DN150~DN1800

Τοίχος Thinkness: sch10, sch20, sch30, πρότυπα, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, πρότυπα, sch5s, sch20s, sch40s, sch80s

Μέγιστο πάχος: 120mm

Πρότυπα: ANSI B16.9/16,28, ASTM A53/A106, API 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312

Υλικό: Χάλυβας άνθρακα, χάλυβας κραμάτων, ανοξείδωτο

Επεξεργασία επιφάνειας: Διαφανές έλαιο, αντισκωρικός μαύρος έλαιο ή καυτός που γαλβανίζονται.

Σχεδιασμός με τα στοιχεία:

Διαστάσεις μειωτών Ansi το /ASME B16.9, ομόκεντρο διάγραμμα διαστάσεων μειωτών Buttweld, εκκεντρικό Buttweld



Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 2

Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 3

Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 4



Κώδικας RCD REISO Ø ΜΕΓΑΛΟΣ Ø ΜΙΚΡΟΣ ΥΨΟΣ Χ χιλ. ΘΕΩΡΗΤΙΚΟ ΒΑΡΟΣ ΚΛ
DN Δ χιλ. Πάχος S χιλ. DN δ χιλ. Πάχος s χιλ.
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0,08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0,09
33 27 3/4 26.9 2.3 0,09
42 21 1 ″ 1/4 42.4 2.6 1/2 21.3 2.0 50 0,12
42 27 3/4 26.9 2.3 0,13
42 33 1 33.7 2.6 0,14
*48 21 1 ″ 1/2 48.3 2.6 1/2 21.3 2.0 64 0,18
48 27 3/4 26.9 2.3 0,19
48 33 1 33.7 2.6 0,20
48 42 1 ″ 1/4 42.4 2.6 0,20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0,30
60 33 1 33.7 2.6 0,31
60 42 1 ″ 1/4 42.4 2.6 0,32
60 48 1 ″ 1/2 48.3 2.6 0,33
76 33 2 ″ 1/2 76.1 2.9 1 33.7 2.6 90 0,40
76 42 1 ″ 1/4 42.4 2.6 0,47
76 48 1 ″ 1/2 48.3 2.6 0,48
76 60 2 60.3 2.6 0,49
89 42 3 88.9 3.2 1 ″ 1/4 42.4 2.6 90 0,55
89 48 1 ″ 1/2 48.3 2.6 0,61
89 60 2 60.3 2.9 0,62
89 76 2 ″ 1/2 76.1 2.9 0,63
114 48 4 114.3 3.6 1 ″ 1/2 48.3 2.6 100 0,85
114 60 2 60.3 2.9 0,98
114 76 2 ″ 1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
139 76 2 ″ 1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
*168 76 6 168.3 4.5 2 ″ 1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168 114 4 114.3 3.6 2.82
168 139 5 139.7 4.0 2.94
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 139.7 4.0 5.12
219 168 6 168.3 4.5 5.18
*273 114 10 273.0 6.3 4 114.3 3.6 178 7.00
*273 139 5 139.7 4.0 7.20
273 168 6 168.3 4.5 7.40
273 219 8 219.1 6.3 7.55
323 168 12 323.9 7.1 6 168.3 4.5 203 11.00
323 219 8 219.1 6.3 11.10
323 273 10 273 6.3 11.20





JIS SCH STD ομόκεντρες εκκεντρικές τοποθετήσεις σωληνώσεων μειωτών άνευ ραφής

SCH STD ομόκεντρες εκκεντρικές τοποθετήσεις σωληνώσεων μειωτών άνευ ραφής

Περιγραφή προϊόντων

Ο μειωτής είναι μια τοποθέτηση σωληνώσεων που χρησιμοποιείται για τη διάμετρο του σωλήνα. Συνήθως χρησιμοποιημένη διαμορφώνοντας τη διαδικασία μειώνει τη διάμετρο που πιέζει, που επεκτείνει τη διάμετρο που πιέζει ή που μειώνει τη διάμετρο συν την επέκταση της συμπίεσης διαμέτρων, και η διαμόρφωση σφράγισης μπορεί επίσης να χρησιμοποιηθεί για τη μείωση των σωλήνων διαμέτρων ορισμένων προδιαγραφών.

a. Διαμόρφωση μείωσης διαμέτρων/επέκτασης διαμέτρων

Η μείωση διαμέτρων που διαμορφώνει τη διαδικασία των μικρών και μικρών κεφαλιών είναι να τεθεί ένα κενό σωλήνων με την ίδια διάμετρο με το μεγάλο τέλος των μικρών και μικρών κεφαλιών σε έναν κύβο διαμόρφωσης, και να πιεστεί ο σωλήνας στην αξονική κατεύθυνση για να κάνει το μέταλλο να κινηθεί κατά μήκος της κοιλότητας φορμών και να συρρικνωθεί στη μορφή. Σύμφωνα με το μέγεθος της μειωμένης διαμέτρου του μειωτή, διαιρείται σε one-time διαμόρφωση Τύπου ή πολλαπλάσια διαμόρφωση Τύπου.

b. Σφράγιση και διαμόρφωση

Εκτός από τη χρήση των σωλήνων χάλυβα ως πρώτες ύλες για να παραγάγουν τα μικρά και μικρά κεφάλια, μερικές προδιαγραφές των μικρών και μικρών κεφαλιών μπορούν επίσης να παραχθούν με τη διαδικασία σφράγισης των πιάτων χάλυβα. Η μορφή της διάτρησης που χρησιμοποιείται για το σχέδιο σχεδιάζεται σε σχέση με το μέγεθος της εσωτερικής επιφάνειας του κεφαλιού μεγέθους, και το πιάτο χάλυβα τρυπιέται με διατρητική μηχανή και τεντώνεται με τη διάτρηση.

Άνευ ραφής τοποθετήσεις σωληνώσεων
Προϊόν 45/90/180 βαθμός, αγκώνας/γράμμα Τ/ΚΑΠ/μειωτής/κάμψη
Πρότυπα ASME, DIN, JIS
Μέγεθος 1/2» - 120»
Πάχος

SCH10, SCH20, SCH30, SCHSTD, SCH40, SCH60, SCH80, SCH100,

SCH120, SCH140, SCH160, SCHXXS

Πρώτη ύλη Χάλυβας άνθρακα, χάλυβας κραμάτων, ανοξείδωτο
Pcackaging Τσάντα υφάσματος, ξύλινο κιβώτιο, παλέτα
Μπορούμε να παρέχουμε να λοξεύσουμε, ανατίναξη πυροβολισμών, χαρακτηρισμός, που χρωματίζει σύμφωνα με την απαίτηση του πελάτη.



Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 5

Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 6

Εκκεντρικός μειωτής σωλήνων Inconel, ομόκεντρος μειωτής συγκόλλησης άκρης χάλυβα κραμάτων 7
